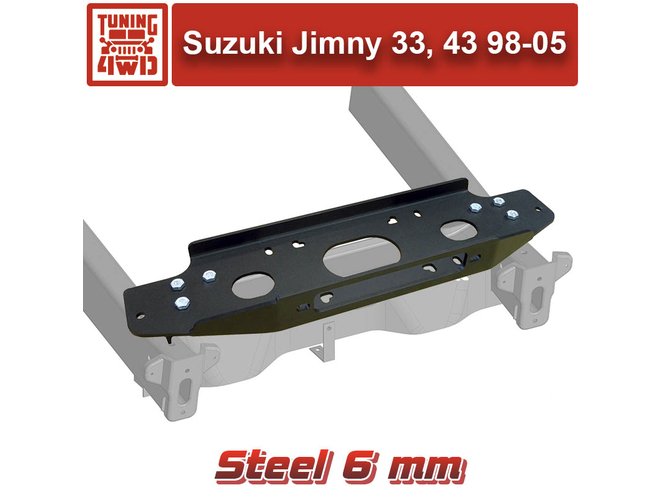

Площадка под лебедку верхняя в передний бампер Suzuki Jimny JB33, 43 1998-2005

Площадка для скрытой установки электрической лебедки, в верхнюю часть бампера Suzuki Jimny JB33, JB43 1998-2005

✔ Корзина выполнена из стального листа 6мм на лазерном станке с последующей гибкой и сваркой на стапеле с соблюдением необходимых технических условий. Имеет съемные кронштейны для удобства крепления на раме.

✔ Необходимо заменить вентилятор кондиционера на более узкий, толщиной не более 40 мм, либо удалить.

✔ Перед установкой:
- Срезать верхнюю часть переднего отбойника рамы, как показано на фото. Это не повлияет на прочность и функционал рамы, не удалит закладные крепления штатного бампера.
- Разметить на раме отверстия для креплений. Сверлить отверстия диаметром 11 мм.

✔ Для удобства крепления использовать гайки с поводками из комплекта.

✔ Подрезать внутреннюю часть бампера, без нарушения целостности креплений.

✔ Рекомендуется установка совместно с буксировочными проушинами. В этом случае, для крепления использовать удлиненные болты и втулки - закладные в раму.

✔ Для скрытого монтажа возможно применение "Откидной рамки номерного знака".

✔ Позволяет установить стандартный типоразмер лебедки (254мм), а также лебедки с узким барабаном (154мм). но не выше 170 мм! В противном случае, придется подрезать верхний усилитель бампера.

✔ Площадка изготовлена на профессиональном лазерном, гибочном и сварочном оборудовании, с соблюдением необходимых технических условий.

✔ Имеет защитное полимерное покрытие, предотвращающее коррозию.

✔ Лебедка в комплект не входит.

В комплект входят:
1. Опора WIN-SJB3398-U-Z - 1 шт., материал - сталь, полимерное покрытие.
2. Кронштейн WIN-SJB3398-UR - 1 шт., материал - сталь, полимерное покрытие.
3. Кронштейн WIN-SJB3398-UL - 1 шт., материал - сталь, полимерное покрытие.
4. Дубль гайка М10 с поводком - 2 шт., материал - сталь, цинковое покрытие.
5. Гайка М10 с поводком - 2 шт., материал - сталь, цинковое покрытие.
6. БОЛТ М10х1,25х25 - 6 шт., материал сталь, цинковое покрытие.
7. БОЛТ М10х1,25х30 - 6 шт., материал сталь, цинковое покрытие.
8. БОЛТ М10х1,25х75 - 4 шт., материал сталь, цинковое покрытие.
9. ГАЙКА М10х1,25х8 - 10 шт., материал сталь, цинковое покрытие.
10. Шайба D10 - 10 шт., материал сталь, цинковое покрытие.
11. Втулка D16-d12-L50 - 4 шт., материал сталь, цинковое покрытие.

Применимость

• Suzuki Jimny 10.1998-05.2019 (кузов JB43, JB33, JA33V)
• Suzuki Jimny Wide 01.1998-01.2002 (кузов JB33, JB33W, JB43W)

• Артикул: PFWC-2548
• Производитель: Tuning4WD (Новосибирск)
• Вес: 8.5 кг
• Продаётся: за 1 компл



•
