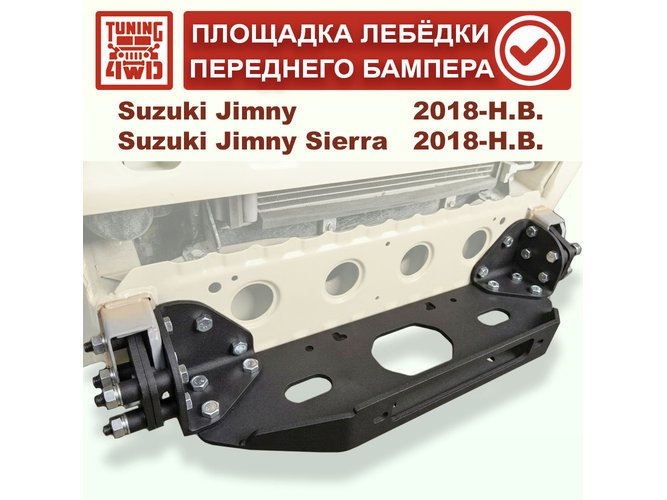

Площадка под лебедку в передний бампер Suzuki Jimny JB74 2018

Площадка для скрытой установки электрической лебедки, в передний бампера Suzuki Jimny 2018-Н.В. 4 поколение.
Площадка для скрытой установки электрической лебедки, в передний бампера Suzuki Jimny Sierra 2018-Н.В. 4 поколение.

✔ Корзина выполнена из стального листа 6мм на лазерном станке, с последующей гибкой и сваркой на стапеле с соблюдением необходимых технических условий. Имеет съемные кронштейны и закладные для удобства крепления на раме.

✔ Перед установкой, разметить на раме отверстия для креплений. Двухсторонний шаблон для разметки в комплекте. Понадобятся сверла по металлу диаметром 3 мм, 10 мм и 12 мм.

✔ Крепление закладных и кронштейнов к выступам рамы, с помощью болтов М10.

✔ Особенностью конструкции является дополнительное крепление к усиленной части рамы, болтами М12.

✔ После установки, штатный бампер свободно встает на свои посадочные места.

✔ Позволяет установить стандартный типоразмер лебедки (254мм), а также лебедки с узким барабаном (154мм).

✔ В зависимости от типа лебедки и клюза, необходимо вырезать в бампере отверстие под трос, и возможно, подрезать часть решетки радиатора.

✔ К усиленным закладным в раме возможна установка буксировочных проушин.

✔ Площадка изготовлена на профессиональном лазерном, гибочном и сварочном оборудовании на стапеле, с сохранением всех геометрических размеров.

✔ Площадка, кронштейны и закладные имеют защитное полимерное покрытие, предотвращающее коррозию.

✔ Лебедка в комплект не входит.

Скачать:
Инструкция по установке

В комплект входят:
Опора WIN-SJB7418-LD-Z - 1 шт., материал - сталь, полимерное покрытие.
Закладная левая WIN-SJB7418 - 2 шт., материал - сталь, полимерное покрытие.
Закладная правая WIN-SJB7418 - 2 шт., материал - сталь, полимерное покрытие.
Кронштейн WIN-SJB7418-DL - 1 шт., материал - сталь, полимерное покрытие.
Кронштейн WIN-SJB7418-DR - 1 шт., материал - сталь, полимерное покрытие.
Шаблон WIN-SJB7418-D-1 - 1 шт., материал - сталь.
Установочные метизы:
Болт М12х70 - 2 шт., материал сталь, цинковое покрытие.
Шайба D12 - 2 шт., материал сталь, цинковое покрытие.
Шайба стопорная D12 - 2 шт., материал сталь, цинковое покрытие.
Гайка М12 - 2 шт., материал сталь, цинковое покрытие.
Болт М10х70 - 8 шт., материал сталь, цинковое покрытие.
Болт М10х30 - 6 шт., материал сталь, цинковое покрытие.
Болт М10х25 - 4 шт., материал сталь, цинковое покрытие.
Гайка М10 - 18 шт., материал сталь, цинковое покрытие.
Шайба D10 - 18 шт., материал сталь, цинковое покрытие.
Шайба стопорная D10 - 18 шт., материал сталь, цинковое покрытие.

Применимость

• Suzuki Jimny 06.2018-Present (кузов JB64W)
• Suzuki Jimny Sierra 06.2018-Present (кузов JB74, JB74W)

• Артикул: PFWC-5602
• Производитель: Tuning4WD (Новосибирск)
• Вес: 10.3 кг
• Продаётся: за 1 компл



•
